创建属于自己的焊件轮廓

SOLIDWORKS 提供了非常多的可用文件库,这些库包含了材料库、特征库、智慧零部件、ToolBox库以及钣金、焊件型材库等。


工程机械设计师可以灵活的应用各种库类文件进行快速设计,其中焊件型材库对于那些需要从事焊件设计的工作来说可以起到极大的效率提升。


值得注意的是SOLIDWORKS默认安装的焊接型材库是以ISO、ansi标准为主,国内那些需求GB型材库的企业需要在SOLIDWORKS中构建自己的焊件轮廓。首先,我们要找到焊件轮廓存放的路径地址:

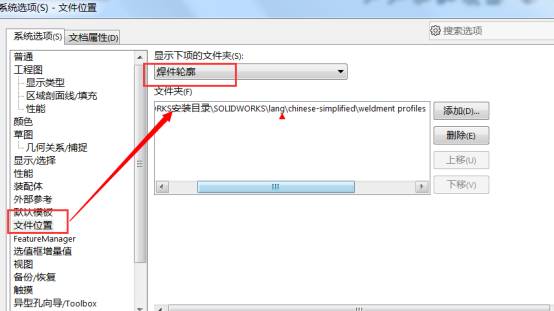

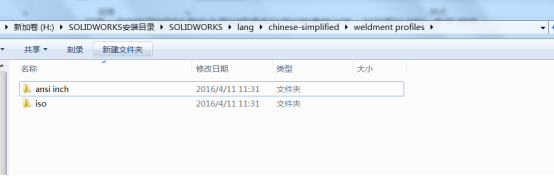

几乎所有的库类源文件都会被存放于【选项】-【文件位置】中,找到存放【焊件轮廓】的路径,然后在实际路径中新建要建立的轮廓库。

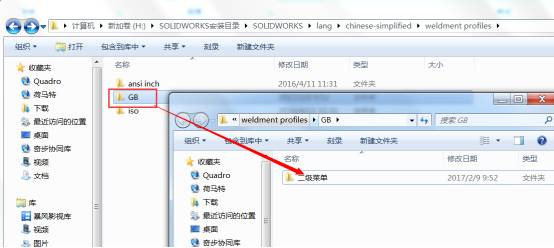

新建一个名为GB的轮廓库,并在其中构件二级菜单。


这样,轮廓路径就设置好了,接下来,我们需要在SOLIDWORKS中绘制自己想要的轮廓。


将其保存至刚才我们设置的轮廓中,并切记保存成【SLDLFP】的格式。保存后,一定要在设计树中选择绘制的草图,点击【添加到库】,这样一个焊件轮廓构件就完成了,在下次创建焊接件时就可以使用啦!


有了焊件轮廓,可以极大地的提高设计效率,如果你还没记住这些操作,现在就点击下面的视频来学习吧!







ꄴ上一篇: 无
ꄲ下一篇: 无
日期:2017-02-17 18:49
